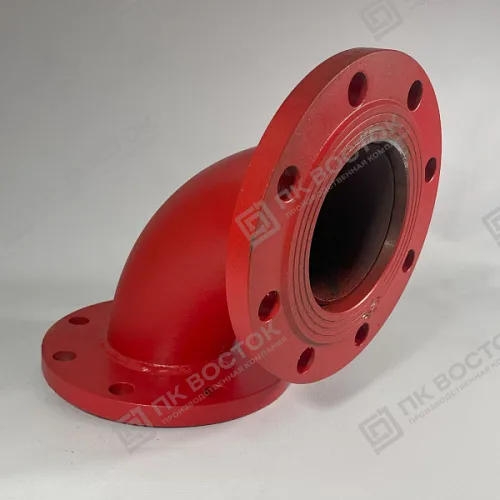

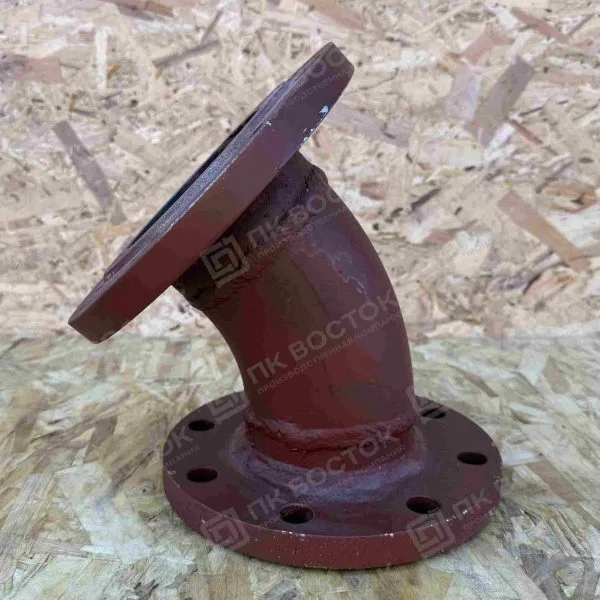

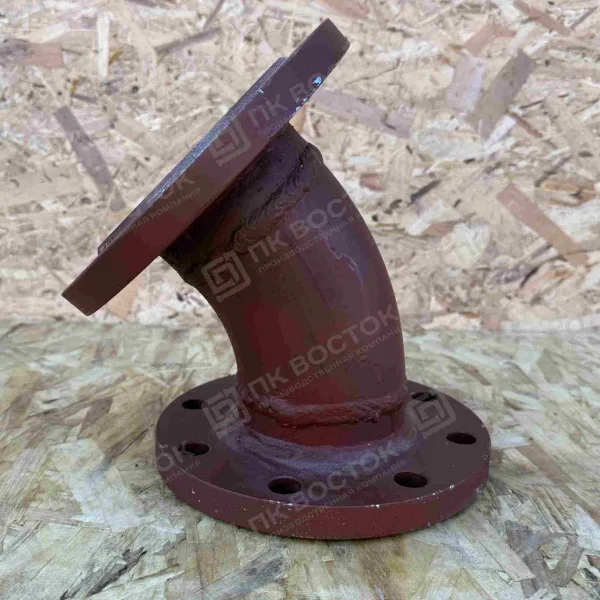

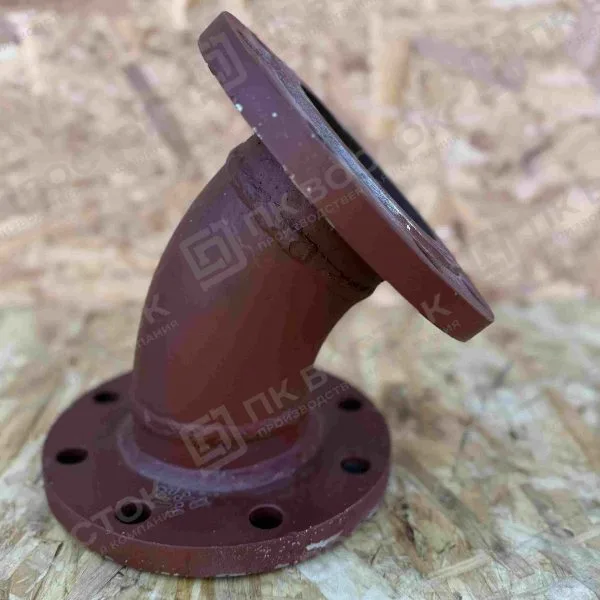

Отвод фланцевый УФ
Отвод стальной фланцевый (УФ), также называемый колено фланцевое или угол фланцевый, предназначен для плавного изменения направления трубопровода под углом 90°. Он обеспечивает фланцевое соединение без существенных потерь давления и используется в инженерных, коммунальных и промышленных сетях различного назначения.
Назначение и сфера применения
Фланцевые отводы применяются для изменения направления потока рабочей среды в трубопроводных системах, где требуется разборное соединение с возможностью демонтажа. Изделия изготавливаются из углеродистой стали ст20, обеспечивающей долговечность и устойчивость к нагрузкам.
- Системы водоснабжения и канализации.
- Тепловые и технологические трубопроводы.
- Промышленные объекты — нефтегазовая, химическая, энергетическая отрасли.
- Сети пожаротушения и противопожарной защиты.
- Объекты коммунальной и инженерной инфраструктуры.
Разновидности
- Диаметры (ДУ): от 50 до 600 мм.
- Рабочее давление (Ру): 10 бар (1,0 МПа). До 16 бар (1,6 МПа) - под заказ.
- Цвет корпуса: красный — для систем пожаротушения; синий — для водных и тепловых сетей.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметры (DN) | От 50 до 600 мм |
| Рабочее давление (PN) | 10 бар (до 1,6 МПа - по требованию заказчика) |
| Угол поворота | 90° |
| Материал | Сталь Ст20 |
| Тип соединения | Фланцевое, болтовое |
| Покрытие | Эпоксидное, порошковое или грунт-эмаль |
| Температура рабочей среды | До +150 °C |
| Стандарт | ТУ 24.20.40-001-03448534-2022 |
Конструкция и производство
Фланцевый отвод состоит из крутоизогнутого колена, изготовленного по ГОСТ 17375-2001, к концам которого привариваются два плоских фланца. Все поверхности тщательно обрабатываются, а конструкция окрашивается для защиты от коррозии и соответствия маркировке среды эксплуатации.
Основные этапы производства:
- Изготовление или подбор крутоизогнутого отвода по ГОСТ.
- Приварка фланцев по осям в одной плоскости.
- Обработка уплотнительных поверхностей фланцев.
- Окраска (в красный или синий цвет) и контроль качества сварки.
- Испытания на герметичность и механическую прочность.
- Маркировка, упаковка и подготовка к транспортировке.
Преимущества
- Плавный поворот потока без гидравлических ударов и завихрений.
- Надёжное и герметичное фланцевое соединение.
- Разборная конструкция, удобная для обслуживания и замены.
- Устойчивость к температурным перепадам и вибрационным нагрузкам.
- Высокое качество сварных соединений и обработки фланцев.
- Совместимость с запорной арматурой, компенсаторами и приборами учёта.
- Долговечность и коррозионная стойкость.
Монтаж
- Установить отвод между сопрягаемыми фланцами.
- Разместить уплотнительную прокладку (резина, паронит, EPDM и др.).
- Совместить отверстия и установить болты с шайбами.
- Затянуть болты крест-накрест, контролируя момент затяжки.
- Провести гидроиспытание для проверки герметичности.
- Ввести трубопровод в эксплуатацию.
